Электромуфтовая сварка труб ПНД: технология, оборудование, ошибки монтажа

Электромуфтовая сварка труб ПНД — это высокотехнологичный способ соединения полиэтиленовых труб с использованием специальной муфты, внутри которой расположены нагревательные элементы. Данная технология широко применяется в газоснабжении, водоснабжении, промышленной и коммунальной инфраструктуре благодаря высокой герметичности и надежности соединений.

Соединение труб электросварными муфтами — безопасный и экономически эффективный способ монтажа, отличается высокой скоростью, герметичностью и долговечностью соединений. Правильный выбор оборудования и соблюдение технологии гарантируют безаварийную эксплуатацию трубопроводов на десятилетия.

В данной статье мы разберемся в особенностях технологии электромуфтовой сварки, рассмотрим порядок действий при монтаже электросварных фитингов, разберем типичные ошибки.

Что такое электромуфтовая сварка труб ПНД?

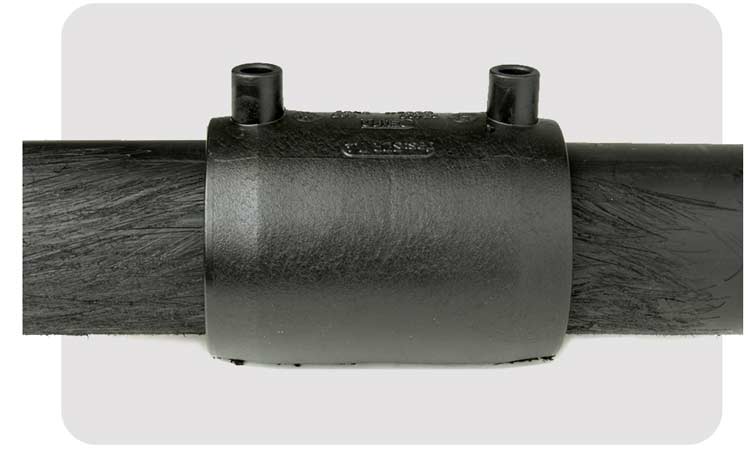

Сварка труб электромуфтами заключается в следующем: в месте соединения труб устанавливается электросварная муфта, к которой подключается аппарат для электромуфтовой сварки ПНД труб. При подаче напряжения встроенные спирали в муфте нагреваются и плавят поверхность труб и муфты, образуя монолитное, герметичное соединение.

Метод идеально подходит для участков, где невозможна раструбная или стыковая сварка — например, в ограниченном пространстве, в колодцах, при ремонте действующих трубопроводов.

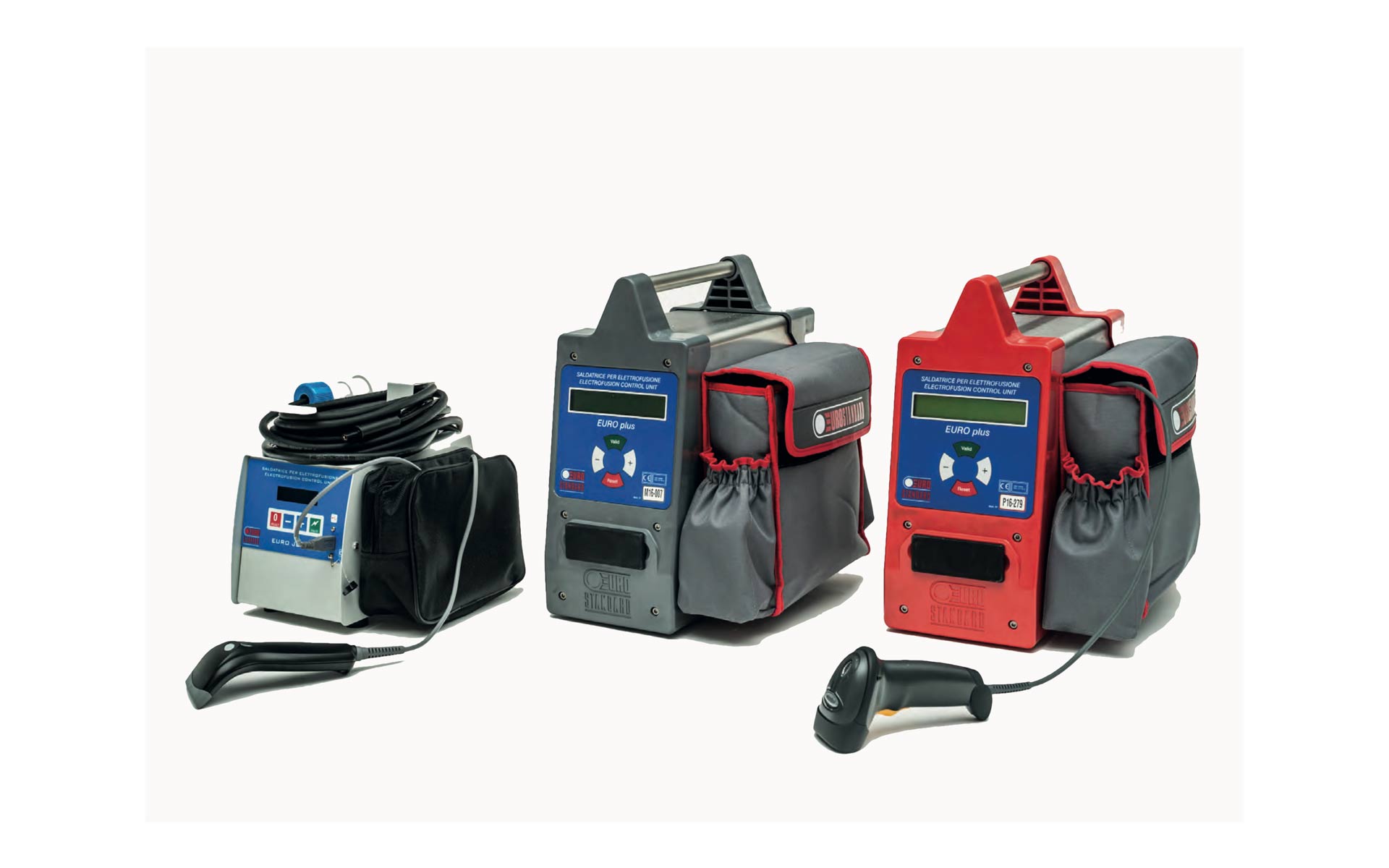

Оборудование для сварки: как выбрать аппарат

Для выполнения работ применяется специализированный аппарат сварки электромуфт ПНД, который подбирается по следующим параметрам:

• диаметр соединяемых труб (от 20 до 1200 мм);
• возможность считывания штрих-кодов муфт;
• автоматический режим сварки;
• регистрация параметров процесса.

Если вы планируете сварку ПНД труб электромуфтами, то обратите внимание на бренды с хорошей сервисной поддержкой. Цены на аппараты варьируются от 30 000 до 250 000 рублей в зависимости от комплектации. При разовых манипуляциях рациональнее взять электромуфтовый сварочный аппарат в аренду. Наши специалисты помогут вам с подбором.

Время сварки электросварных муфт

Время сварки электросварных муфт зависит от:

• Диаметра трубы;
• Толщины стенки;
• Производителя муфты;
• Температуры окружающей среды.

В среднем, сварка одной электросварной муфты диаметром до 110 мм занимает 60–90 секунд, плюс время на охлаждение (до 10 минут). При диаметрах свыше 250 мм — до 10 минут активной сварки.

Монтаж и установка электромуфты: этапы работы

Монтаж электросварной муфты ПНД включает следующие этапы:

	Температурный режим должен строго соблюдаться в диапазоне от -5 до +40°C
1. Подготовка	2. Зачистка	3. Обезжиривание	4. Размещение	5. Сварка	6. Охлаждение
Проверьте нет ли повреждений	Удалить оксидный слой	Специальным средством			Дождаться остывания

Разберем подробнее каждый этап инструкции по монтажу электросварной муфты.

Подготовка

Монтаж фитингов с закладными электронагревателями необходимо осуществлять в сухом и защищенном месте при температуре окружающей среды в интервале от -5 до +40°C.

! Не осуществляйте монтаж в случае плохой погоды: дождя, снега, ветра. При неблагоприятных погодных условиях используйте системы защиты.

! Недопустимо использование прямого огня.

Предварительная проверка оборудования

Подготовьте и проверьте необходимое оборудование для сварки: электросварочный сварочный аппарат, электросварной фитинг, зажим для выравнивания, механический и/или ручной скребок, труборез, обезжиривающее средство, бумажное полотенце, перманентный маркер, измерительная рулетка.

Проверьте трубы на предмет повреждений. В случае засечек или потертостей, убедитесь, что их глубина составляет не более 10% от толщины стенки трубы. Например, если стенка трубы толщиной 10 мм имеет засечку в 2 мм, т.е. более 10% от толщины трубы, то изделие с таким повреждением является непригодным. При условии, что та же самая труба со стенкой в 10 мм имеет засечку в 0,9 мм, то такое повреждение допустимо. Труба в этом случае пригодна.

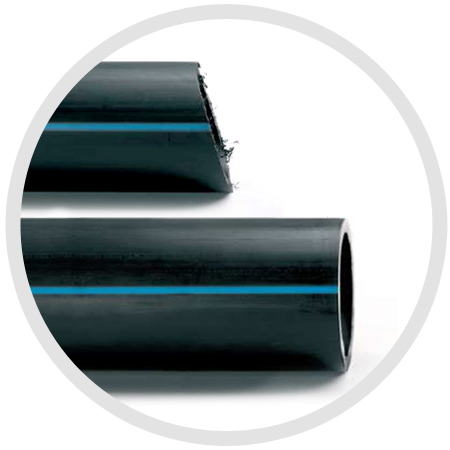

Убедитесь, что свариваемые концы трубы обрезаны под прямым углом. Проверьте овальность свариваемых концов. Овальность трубы, не должна превышать 1,5%.

Например, если труба с номинальным диаметром 110 мм имеет максимальный диаметр 112 мм и минимальный диаметр 108 мм, тогда овальность составляет более 1,5% и такая труба непригодна. При условии, если та же труба с номинальным диаметром 110 мм имеет максимальный диаметр 111 мм и минимальный диаметр 110 мм, то овальность составит менее 1,5%. Труба пригодна.

Зачистка

Очистите свариваемые концы трубы с помощью обезжиривающего средства. Не используйте ацетон или денатурированный спирт. Отметьте область зачистки.

Длина трубы, которая будет зачищена, должна превышать глубину посадки фитинга по крайней мере на 10 мм. Зачистите установленную область. Не используйте наждачную бумагу, напильник, наждачный шлифовальный круг или зазубренные ножи. Применяйте только специальный ручной или механический скребок.

Как правило, ручной скребок применяется для труб диаметром не более 63 мм. Глубина зачистки должна быть примерно 0,1 мм. Процедура проведена правильно, если последовательно образующаяся стружка остается на конце трубы. Позже стружка и заусенцы удаляются, грани трубы округляются под углом в 45°.

Для труб диаметром более 63 мм рекомендуется использовать механический скребок. Глубина зачистки должна быть примерно 0,2 мм. После механической зачистки грани концов трубы также округляются под углом в 45° с помощью ручного скребка.

Очистка и обезжиривание

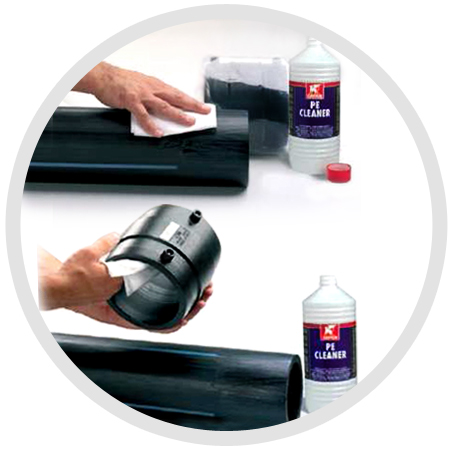

Очистите зачищенные концы трубы и внутренние поверхности фитинга обезжиривающим средством. Не используйте ацетон или денатурированный спирт. Не прикасайтесь руками к только что очищенным поверхностям. Если это все же произошло, повторите процедуры очистки.

Установка

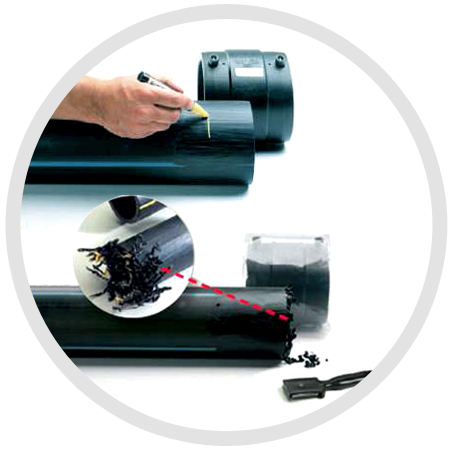

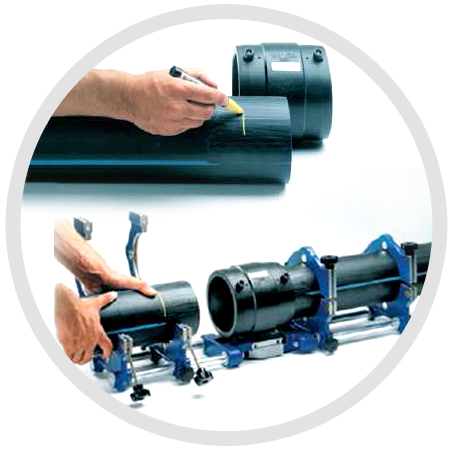

Перманентный маркером отметьте глубину посадки трубы в фитинг. Делайте отметку, по крайней мере, на одну треть всей окружности трубы. Это облегчит установку фитинга и поможет вам убедиться после окончания сварки, что стык не был смещен.

Вставьте в фитинг свариваемые концы трубы.  Установите стык в зажим для выравнивания.

Сварка

Включите специализированный электромуфтовый сварочный аппарат. Присоедините контактные клеммы сварочного аппарата к фитингу. Включите автоматический режим, чтобы установить параметры сварки. Используйте сканер сварочного аппарата для считывания сведений со штрих-кода фитинга. Убедитесь, что сведения на этикетке соответствуют показанным данным на экране сварочного аппарата.

Подтвердите, что зачистка и обезжиривание были успешно проведены. Подтвердите правильную установку свариваемых элементов. Начните цикл сварки.

После автоматической проверки внутреннего сопротивления фитинга начнется цикл сварки. Продолжительность цикла может варьироваться в зависимости от температуры окружающей среды. Например, для фитинга диаметром 110 мм при температуре окружающей среды в +10°C время сварки может превышать номинальное время. Для того же фитинга диаметром 110 мм при температуре окружающей среды в +30°C время сварки может быть меньше номинального.

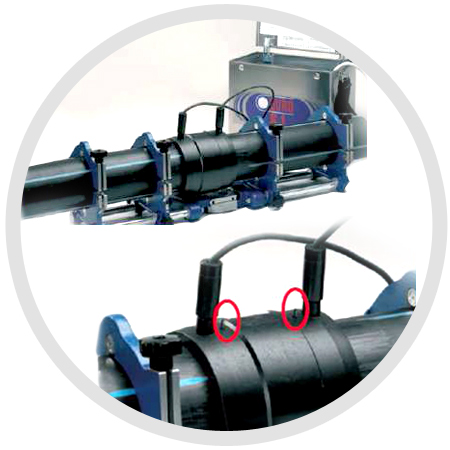

В конце цикла проверьте как сработали встроенные индикаторы на фитинге.

Охлаждение и финальная проверка

В конце цикла сварки отсоедините фитинг от сварочного аппарата. Отметьте маркером время, после истечения которого процесс охлаждения, указанный производителем на фитинге, будет завершен и зажим для выравнивания может быть снят.

Охлаждение должно быть естественным: не используйте дополнительные охлаждающие средства, такие как, вода или сжатый воздух.

Снимите зажим для выравнивания. Проверьте наличие отклонений трубы. Убедитесь, что зачистка скребком была проведена. Проверьте глубину посадки трубы в фитинг. Проверьте сработали ли индикаторы. Убедитесь, в отсутствии утечки расплавленного полиэтилена.

> Скачать инструкцию по монтажу электросварных фитингов

Электромуфтовая сварка: видеоинструкция по монтажу электросварной муфты

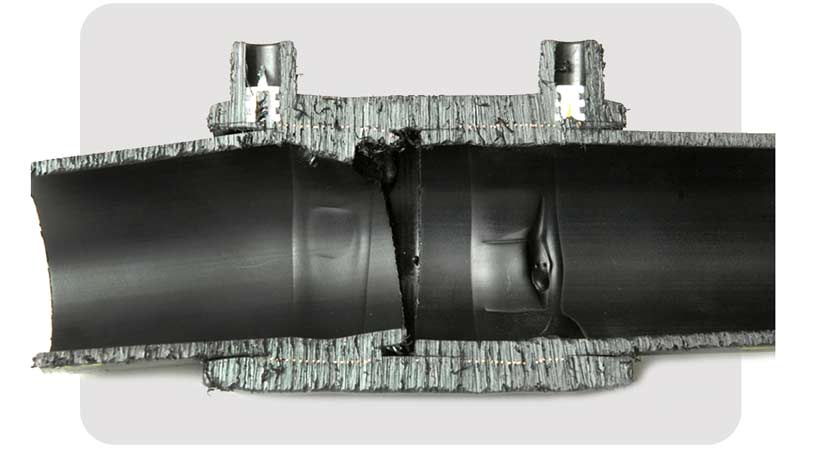

Типичные ошибки при монтаже электросварных фитингов

Смещение трубы. Некорректная установка параметров сварки.

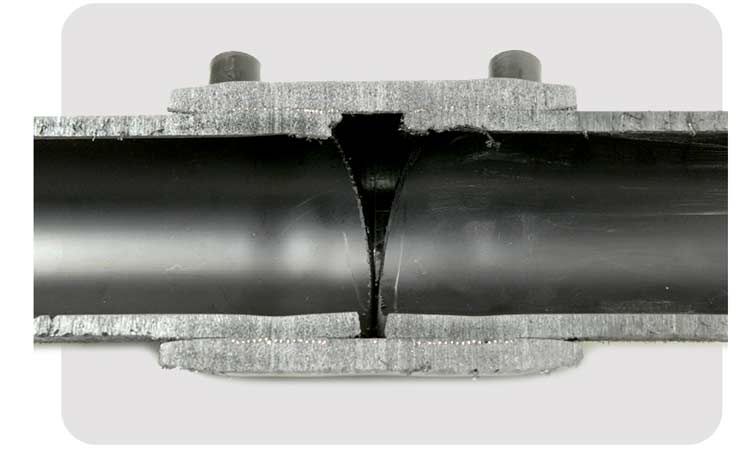

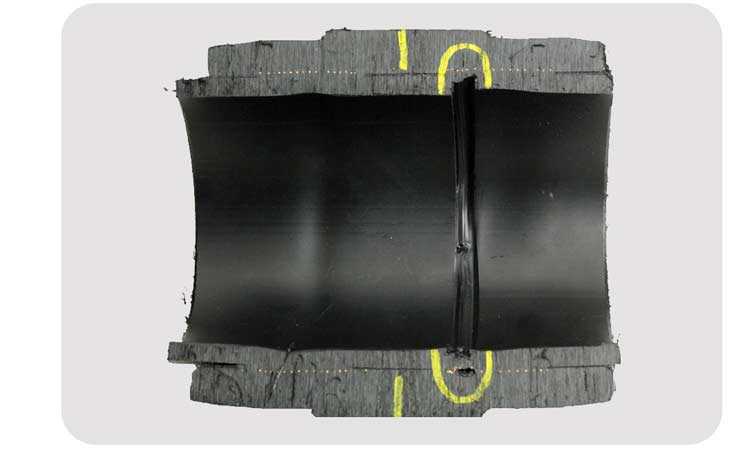

Смещение трубы.
Неправильное центрирование трубы

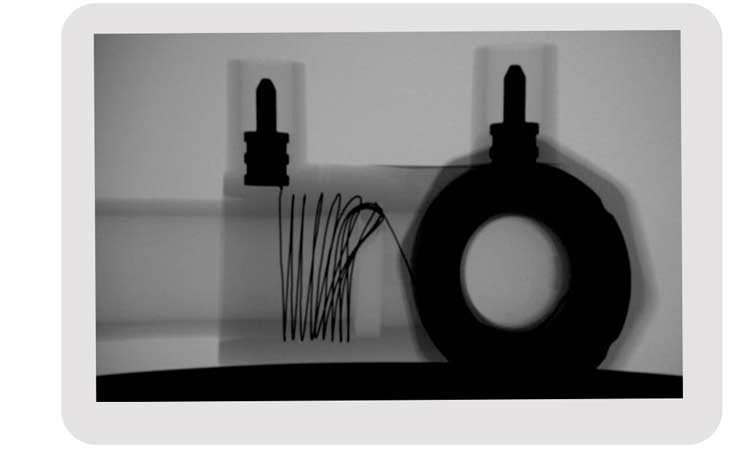

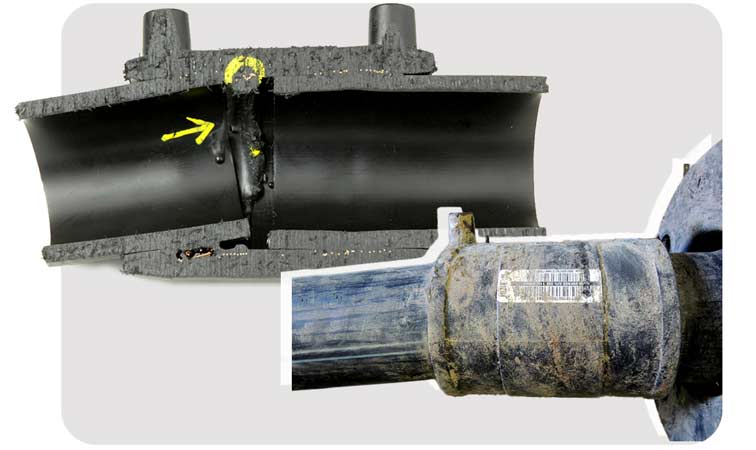

Некорректно выставлена труба (меньше необходимого). Полиэтилен расплавился внутри фитинга, спирали соприкоснулись, произошло замыкание.
Неверная зачистка. Использовался неправильный инструмент.

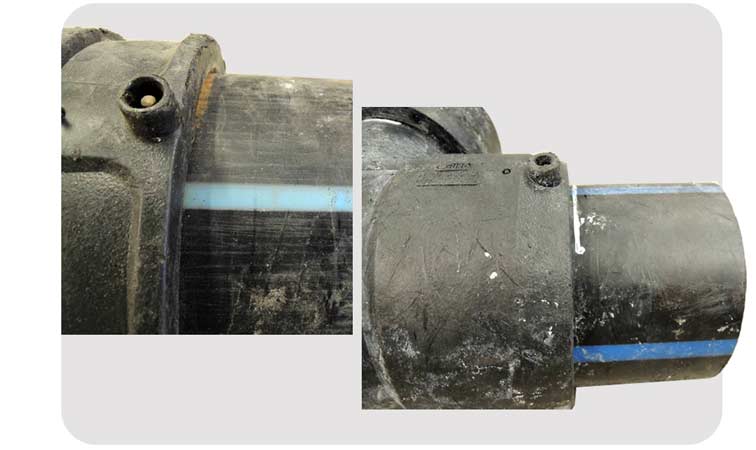

Неверная и недостаточная зачистка.

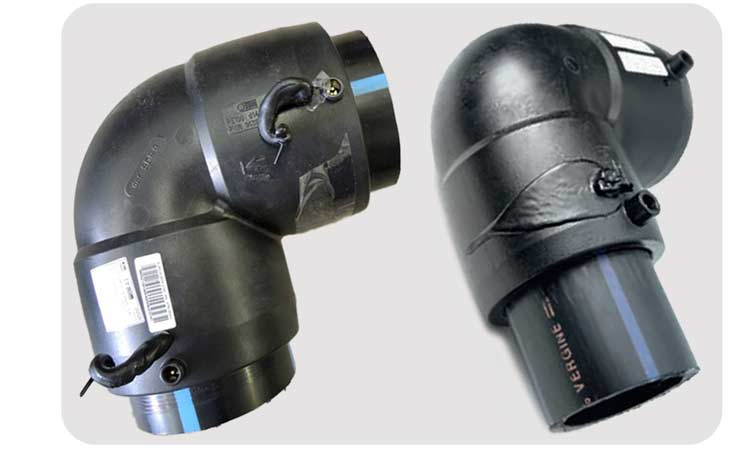

Неверно выставлены параметры сварки.
Неверно обрезана труба.

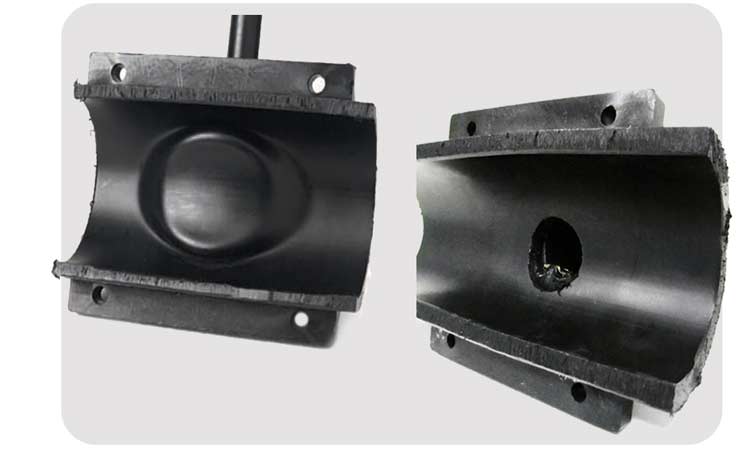

Сверление трубы до остывания (при монтаже седелки). Сверление трубы до сварки (при монтаже седелки).

Стоимость работ: монтаж электросварных муфт и расценки

На рынке присутствует спрос как на оборудование, так и на услуги по сварке. Многие интересуются: сварка ПНД труб электромуфтами — цена за стык?

Примерные расценки:

Диаметр, мм	Сварка за стык (руб.)
до 63	600–800
110	900–1 500
160	1 500–2 500
250 и выше	от 3 000

Также учитывается монтаж муфты электросварной — расценка в смете, которая зависит от региона, условий монтажа и применяемых материалов. Как правило, расценка на монтаж электросварных муфт указывается отдельно в сметах и может варьироваться от 400 до 2000 руб. за соединение.

Сварка электросварных фитингов

Помимо муфт, технология применяется для монтажа: электросварных седелок и седелочных отводов, тройников, отводов, заглушек. Монтаж электросварных фитингов требует точности и опыта, особенно при врезках под давлением или соединении труб с нестандартными элементами.

Где заказать сварку и комплектующие?

Если вас интересует услуга сварки ПНД труб электромуфтами, стоит запросить коммерческое предложение у специализированной компании. Также можно осуществить монтаж самостоятельно, купить электросварные муфты и аппараты напрямую в нашей компании, обратившись к менеджерам по телефону или электронной почте.
